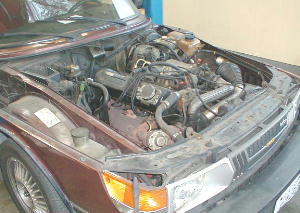

クラッチ関係はエンジンルーム前部での作業になるのでボンネットは外してしまいます。
|
|
ミッション前部のカバーを外すとクラッチプレッシヤープレート、レリーズベアリングが見えます。
通常、クラッチのオーバーホールと言えばミッションをエンジンから切り離すのが一般的ですが、この車のように接続部を分解する事でクラッチのオーバーホールが出来るのは他のメーカーにもあります。 |

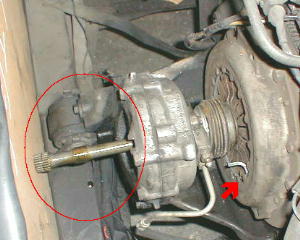

| クラッチのプレッシャープレートにコンプレッサーリング(赤矢印ツール)をセットして、プレッシャープレートをクラッチが切れた状態にしてからクラッチシャフト(赤丸)を抜きます。 |
|

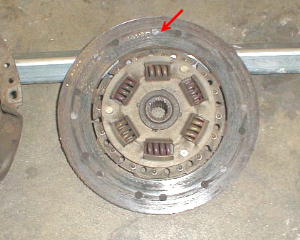

クラッチディスクのリベットが出てしまっています。
ここまで摩耗すると交換です。
ディスクの中心のスプライン(溝)にシャフトがとおり、クラッチを踏んだ状態ではプレッシャープレートのダイヤフラムスプリングによってクラッチディスクとプレッシャープレートの間に隙間ができフライホイールの回転(動力)がクラッチディスクに伝わりません。
クラッチをはなした状態ではプレッシャープレートのダイヤフラムスプリングの圧力でクラッチディスクはフライホイールに押しつけられ、クラッチディスクにフライホイールの回転が伝わります。
クラッチディスクが摩耗して薄くなってプレッシャープレートの圧着力が落ちたり、プレッシャープレートやフライホイールの面が悪くなって摩擦が低くなると俗に言うクラッチが滑る状態になります。 |
|

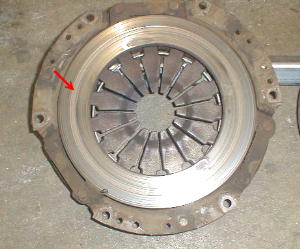

プレッシャープレート側もリベットで削れて溝になっています。
これも交換です。
クラッチディスクが摩耗していなくてもプレッシャープレートやフライホイールの面が悪いと、半クラッチ時にジャダー(びびり)が出たりします。 |
|

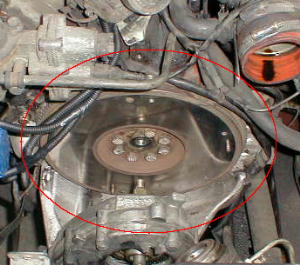

フライホイールも同じくリベットで削れて溝ができてしまっているのでこちらは研磨します。
クラッチディスクはプレッシャープレートとフライホイールに挟まれているので摩耗限度を越えてリベットが出てしまうとどうしてもこうなります。 |
|

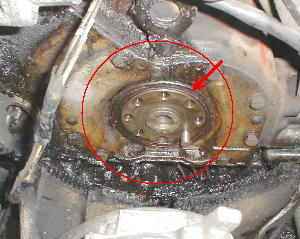

フライホイールを研磨のために外すとクランクシールからオイル漏れしていたので交換しました。
|
|
研磨後のフライホイール
|
|
新旧部品
他にレリーズベアリング.フライホイールのパイロットベアリング.レリーズシリンダー.クラッチシャフトシールを交換しました。 |
